船舶舱位构造(船舱内部结构)

来源:www.ascsdubai.com   时间:2022-12-19 15:20   点击:342  编辑:jing 手机版

内容提要:【船舱】热度:331

1. 船舱内部结构

船舶构造是由船壳、船体、骨架、甲板、船舱和上层建筑所组成。

船壳又称船壳板,船的外壳,它包括船侧板和船底板。船体的几何形状是由船壳板的形状决定的。船体承受的纵向弯曲力、水压力、波浪冲击力等各种外力首先作用在船壳板上。

船体骨架是由龙骨、旁龙骨、肋骨、龙筋、舭龙骨、船首柱和船尾柱构成,它们共同组成了船舶骨架。甲板位于内底板以上的平面结构,用于封盖船内空间,并将其水平分隔成层。甲板是船梁上的钢板,将船体分隔成上、中、下层。

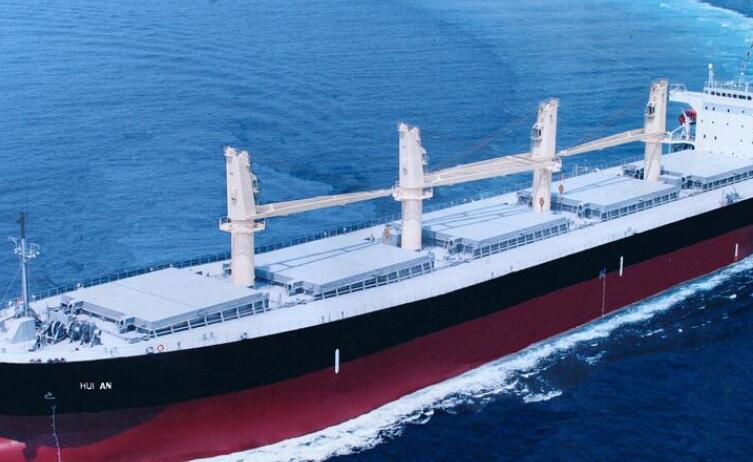

2. 货船舱室结构

首先,既然楼主主要想知道船的构造,那么我们就从构造说起~

船的骨架外围,围著上甲板和外板,防止水渗入。当外板因某种原因而破裂,导致进一步进水时,为避免水流到其他部位,必须利用水密舱壁等,将船分隔成上千个水密舱。船底通常使用双重底。现代运输船舶尽管种类繁多,构造不一,但都是由船体和动力装置两部分组成,并配置有各种舾装设备和系统。船体及其上层建筑运输船舶的主体,为旅客、船 员以及货物、动力装置和油、水等物料提供装载的空间。

钢质运输船船体是用各种规格钢板和型材焊接而成,由船底、两舷、首端、尾端和甲板组成水密空心结构。船底有单底和双底结构,由船底外板(包括平板龙骨)、内底板和内底边板(双层底结构的船有)、纵向骨架、横 向骨架等构件组成。船底骨架有横骨架式和纵骨架式两种。横骨架式结构由肋板(横向构件)、中桁材(位于船底纵向中心线处的纵桁,又称中内龙骨)、旁桁材(位 于船底纵向中心线两侧的纵桁,又称旁内龙骨)等构件组 成;纵骨架式结构减少肋板数,但增加船底纵骨。两舷由水密的舷侧外板和加强它的骨架(肋骨和舷侧纵桁、纵骨等)组成。为了加强船体首尾结构,在首端有首柱,在 尾端设尾柱。船体内部设若干道舱壁,形成不同用途的 舱室。

船的首部和尾部设有防撞舱壁,分别形成首尖舱、尾尖舱,以保安全。安装主机、辅机及其附属设备的机 舱一般设在船中部或尾部,相应的船型称为中机型或尾机型。船体垂直方向则用甲板和平台分隔,甲板少则一 层,如油船、散货船;多则十余层,如远洋客船。贯通首尾的最上一层水密甲板称上甲板。船体的强度须能承受船上的载荷和外界水压力,以及风浪中所产生的弯曲和扭转等应力。

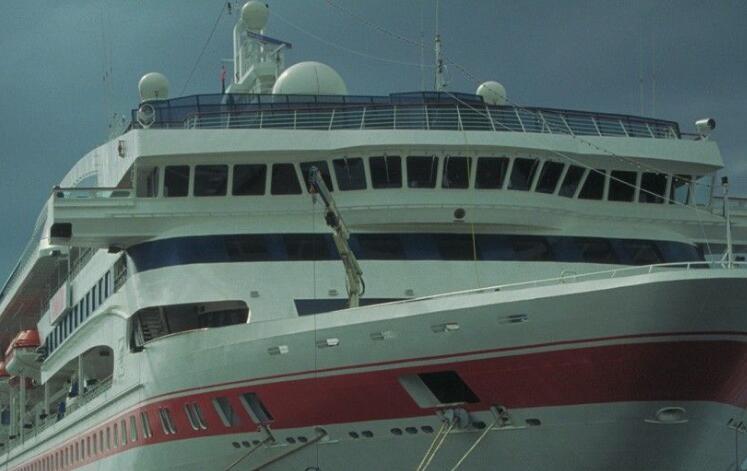

上层建筑是指上甲板以上的建筑物。货船的上层建筑主要供驾驶操纵和船员生活之用。过去典型的杂货船多为中机型,其上层建筑分别设在船首、船尾和中部,分别称为首楼、尾楼和桥楼,这种船称为三岛式船。桥楼 是全船工作和生活的中心,最上层是驾驶台、海图室电报间等,驾驶台以下部分为船员居住、休息、娱乐的场所。为了取得更多的使用和居住面积,可把三楼分别或全部联接起来。如把首楼和桥楼联接起来,即成长首楼船;把尾楼和桥楼联接起来,即成长尾楼船。20世纪 初,船主们为了扩大船舶装货容积,同时利用当时船舶 吨位丈量法规中的某些弱点,建成一种有两层甲板的遮蔽甲板船。两层甲板之间的空间可以装货而又可以不计 入总吨位,从而减轻了各种服务费用及纳税额,因此长期成为干货船的主要船型。

但该船型水密性差、不安全,所以现在已由国际海事组织修改丈量法规,取消了这种 船型。现代货船以尾机型居多,上层建筑也多设在船尾。客船的上层建筑比货船的发达,甲板层数多,每层内部 用钢质围壁加以分隔,成为旅客居住和进行各种活动的 场所。动力装置包括为船舶提供推进动力的主机,为全   船提供电力和照明的发电机组,以及其他各种辅机和设备。主机是运输船舶的心脏。现代运输船舶的主机绝大多数为低速或中速柴油机,由它直接或减速后驱动装在 尾部的螺旋桨来推动船舶前进。除柴油机外,也有少数船舶采用蒸汽机、汽轮机、燃气轮机乃至核动力装置。柴油机船上发电机组为2~3台柴油发电机组,一般采用 400伏三相交流电,频率为50赫兹或60赫兹。船上还装有 副锅炉或废气锅炉,为全船提供蒸汽和热源。各种辅机和设备主要有空气压缩机、各种油泵、水泵以及热交换 器、管路、油水柜等。

舾装设备和各种系统舾装设备包括:

①操纵设备,如舵设备;②系船设备,如锚泊设备和系泊设备等;③关闭设备,如舱口盖、水密门、舷门、出入口盖等;④ 信号设备如信号灯、信号旗等;⑤救生设备,如救生艇、救生筏、救生圈、救生衣等;⑥起货设备,如货船上的吊杆装置和甲板起重机(见船舶起货设备),油船上的 货油泵,滚装船上的升降机、跳板等等;⑦其他设备,如客船上的防摇设备,拖船上的拖带设备,顶推船上的顶 推装置等。

船上各种系统包括:将舱底积水排出船外的 舱底水排出系统,向压载水舱供水和把水排出的压载水系统,送水灭火的消防系统,排除甲板积水、粪便水和洗濯污水的疏水、处理和排污系统,供给船员和旅客所 需饮用水、洗濯水和卫生用水的生活用水系统,以及通 风、取暖和空气调节系统等。

3. 船舶舱盖的结构

有水密舱仓,货仓,轮机舱,船员生活仓

4. 船舱内部结构图片

甲板是船梁上的钢板,将船体分隔成上、中、下层,大型船甲板数可多至六、七层。

作用:

1、加固船体结构和便于分层配载及装货。

2、甲板对于保证船体强度及不沉性有重要作用,而且提供了布置各种舱室、安置武器装备和机械设备的面积。

船舱是指甲板以下的各种空间,包括船首舱、船尾舱、货舱、机器舱和锅炉舱等。

5. 船舱内部结构图解

中轩敞者为舱,箬篷覆之。旁开小窗,左右各四,共八扇。启窗而观,雕栏相望焉,闭之,则右刻山高月小,水落石出,左刻清风徐来水波不兴,石青糁之。

6. 船舱内部结构示意图

船体:船头到船尾大约长八分多一点,大约有两个黄米粒那么高。

船头:苏东坡,黄鲁直,佛印三个人。

船尾:二舟子,一船浆,一壶一炉。

船底:雕刻者名子及篆书图章。

7. 船舱的内部结构

在宋元海舶中,应用最广,影响最大的要数福船。

关于宋元福船的形状、设备、性以等情况,可从北宋末徐兢的《宣和奉使高丽图经》“客舟”条得到大致的了解。

书中记述,客船长十多丈,深三丈,二丈五尺,船上有稿师水手六十人,可以载二千石粟。船用整根木头加工成的巨枋叠接而成,坚固结实,有很好的抗沉性能。

船形“上平如衡,下侧如刃”,易破浪前进,适航性强。船首有正碇和副碹,都用绞车控制,是停泊设备。船尾有正舵和副舵,正舵又分成大小两种,深浅可以分别使用,用于控制航向。船上有十支橹供划行用,另有帆桅,以使风力得到利用。

船的上层建筑分成三部分,前面安炉灶和水柜,作厨房。厨房下面是警卫人员的宿棚。中间部分有四个房室。后面部分称屋,高一丈多,四壁有窗户,装饰很考究,上面有栏杆,彩绘华丽夺目,并且悬挂了帘幕,富丽堂皇,是使者官属的居住处。

福船高大如楼,底尖上,首尾高昂,首尖尾方,两侧有护板,船舱是水密隔舱结构,尖首尖底利于破浪;底尖吃水深,稳定性好,并且容易转舵改变船向,便于在狭窄的航道和多礁石的航道中航行。福船主要产于福建、浙江、广东。

8. 船的机舱内部结构图及名称

我们常见的水上推动器有快艇喷水式推进器和螺旋桨推进器,那这两个推进器哪个更好呢?其实两个机器各有优势,具体用户可以根据机器所需动力来选择推进器。为了大家能够快速选择,我们把这两个机器做了基本总结,大家在挑选时可以作为参考。

喷水推进优点:优异的操纵性和机动性、高航速时推进效率高、主机不易超负荷、适于浅水航行,一般用于高速高性能舰船,并且逐渐应用于大中型舰船。

螺旋桨构造简单、重量轻、效率高,在水线以下而受到保护。螺旋桨是现代船舶的主要推进工具,现在大多数船舶是用螺旋桨来推进的。劣势:易造成的船尾振动、结构损坏、噪声、剥蚀等问题。

相对而言,快艇喷水式推进器运行速度快,适合浅水区域航行,这种推动器较为安全。螺旋桨使用效率高,但是问题也相对多一些。
